CashCode GX - Распайка кабеля
|
ТЕРМИНАЛ |
СИГНАЛ |
ФУНКЦИЯ |
|
1 |
CCNET RS232 RX |
REСEIVE DATA (RS232 LEVEL) |
|
2 |
CCTALK RX |
REСEIVE DATA (TTL LEVEL) |
|
3 |
GROUND |
GROUND |
|
4 |
POWER_GND |
POWER SUPPLY (-) |
|
5 |
POWER_12V |
POWER SUPPLY (+) |
|
6 |
CCNET RS232 TX |
TRANSMIT DATA (RS232 LEVEL) |
|
7 |
CCTALK TX |
TRANSMIT DATA (TTL LEVEL) |
|
8 |
GROUND |
GROUND |
|
9 |
POWER_GND |
POWER SUPPLY (-) |
|
10 |
POWER_12V |
POWER SUPPLY (+) |

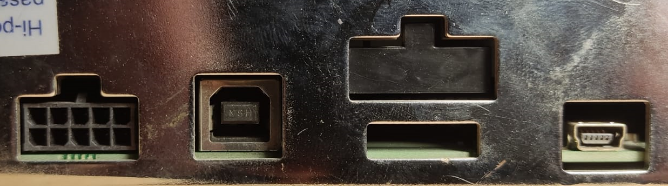

Если смотреть по купюроприёмнику, то рисунок нужно отзеркалить. Питания идёт слева.
